Geothermie Turbine - Strom aus der Erde
**Hier die exakte Erläuterung der Infografik „Erdwärme – Die Energie der Tiefe für eine nachhaltige Zukunft“:**
### Gesamttitel und Einleitung
Die Erde wird als **gigantisches Wärmekraftwerk** dargestellt. Mit moderner Technologie kann diese Energie regional und kommunal nutzbar gemacht werden – für eine sichere, unabhängige und klimafreundliche Versorgung.
Die drei Kernbotschaften oben: **Unerschöpflich · Regional verfügbar · Für Wärme und Strom**.
---
### Die vier Hauptbereiche (von links nach rechts)
**1. Flache Geothermie (Oberflächennah)**
- Tiefe: bis ca. **400 m**
- Nutzung: Heizung und Kühlung von Gebäuden und Quartieren
- Technik: Erdwärmesonden (vertikal oder horizontal) + Wärmepumpe
- Das System entzieht dem Boden Wärme und gibt sie über eine Wärmepumpe an das Gebäude ab (oder umgekehrt zum Kühlen).
**2. Tiefe Geothermie (Hydrothermal)**
- Tiefe: ab ca. **1.000 m**
- Temperaturen: ab ca. **100–150 °C**
- Nutzung: Fernwärme und Strom
- Technik:
- Förderbohrung (heißt Wasser hochpumpen)
- Injektionsbohrung (abgekühltes Wasser zurückführen)
- Wärmetauscher + Turbine
- Es wird natürlich vorhandenes heißes Wasser aus wasserführenden Gesteinsschichten genutzt.
**3. Petrothermale Systeme (EGS – Enhanced Geothermal Systems)**
- Tiefe: **3.000–6.000 m**
- Temperatur: **> 150 °C** (in 4–6 km Tiefe)
- Technik: Künstliche Wasserzirkulation durch heißes, trockenes Gestein
- Injektionsbohrung und Produktionsbohrung
- Geschlossenes System (Closed-Loop)
- Durch künstliche Rissbildung im Gestein wird ein Wärmetauscher im Untergrund geschaffen
- Vorteil: Weltweit möglich, da kein natürliches Thermalwasser nötig ist.
**4. Wärme- und Stromversorgung für Kommunen und Regionen**
- Zeigt ein gesamtes Versorgungsnetz:
- Fernwärmenetz (40–100 °C)
- Geothermie-Kraftwerk, das sowohl Wärme als auch Strom liefert
- Die Wärme geht an Wohngebiete, die Stromerzeugung ins Netz.
---
### Rechte Spalte: Wichtige Vergleiche und Bewertung
**Wärme vs. Strom – Thermodynamische Hürden**
- **Fernwärme** (leicht zu realisieren): 40–100 °C – in nahezu jeder Region möglich
- **Stromerzeugung** (höhere Anforderungen):
- ab 100–150 °C mit natürlichen hydrothermalen Systemen (regional begrenzt)
- ab 150 °C mit EGS (weltweit möglich)
**Die Vorteile**
- Nahezu unerschöpfliche Energiequelle
- Unabhängig von Wetter und Tageszeit
- CO₂-arme und nachhaltige Versorgung
- Regional und kommunal nutzbar
- Für Wärme und Strom kombinierbar
**Die Herausforderungen**
- Fündigkeitsrisiko (hohe Anfangsinvestitionen)
- Hohe Infrastrukturkosten (Fernwärmenetze)
- Lange Planungs- und Genehmigungsprozesse
- Regulatorische Rahmenbedingungen
- Gesellschaftliche Akzeptanz (z. B. wegen möglicher Seismik)
---
### Untere Leiste (A–D)
**A) Bohrtechnologien der Zukunft**
Ziel: wirtschaftliche Bohrungen in 5–10 km Tiefe
- Millimeterwellen-Bohrer (präzise, schonend, höhere Bohrgeschwindigkeit)
- Plasma-Bohrsysteme (für harte Gesteine, höhere Effizienz)
- Intelligente Bohrsteuerung mit KI-gestützter Geologieanalyse
**B) Geschlossenes System (Closed-Loop)**
- Sicher, effizient, umweltfreundlich
- Injektionsbohrung (kaltes Fluid) → geschlossene Rohrschleife im heißen Gestein → Produktionsbohrung (warmes Fluid)
- Vorteile: Kein Fluidverlust, minimiertes Seismik-Risiko, hohe Langzeitstabilität
**C) Energiekreislauf – von der Tiefe zur Kommune**
- Erdwärme (hohe Temperatur) → Wärmetauscher → Wärme (Fernwärme) an Wohnen, Gewerbe, Industrie, Landwirtschaft
- Gleichzeitig Stromerzeugung über ORC-Turbine (Organic Rankine Cycle)
- Abgekühltes Fluid wird zurückgeführt
**D) Temperaturprofil der Erde**
- Oberfläche: ca. 10–15 °C
- Geothermischer Gradient: ca. **30 °C pro km**
- In 4–6 km Tiefe: **> 150 °C**
- Kernaussage: „Erdwärme ist überall. Je tiefer, desto heißer.“
---
**Zusammenfassung der Kernbotschaft der Grafik:**
Die Erdwärme ist eine praktisch unerschöpfliche, wetterunabhängige und klimafreundliche Energiequelle. Mit flacher Geothermie, hydrothermalen Systemen und vor allem mit petrothermalen EGS-Systemen (geschlossene Kreisläufe in großer Tiefe) kann sie sowohl für Wärme als auch für Strom genutzt werden – regional und kommunal. Was derzeit noch fehlt, ist der großflächige und mutige Ausbau.

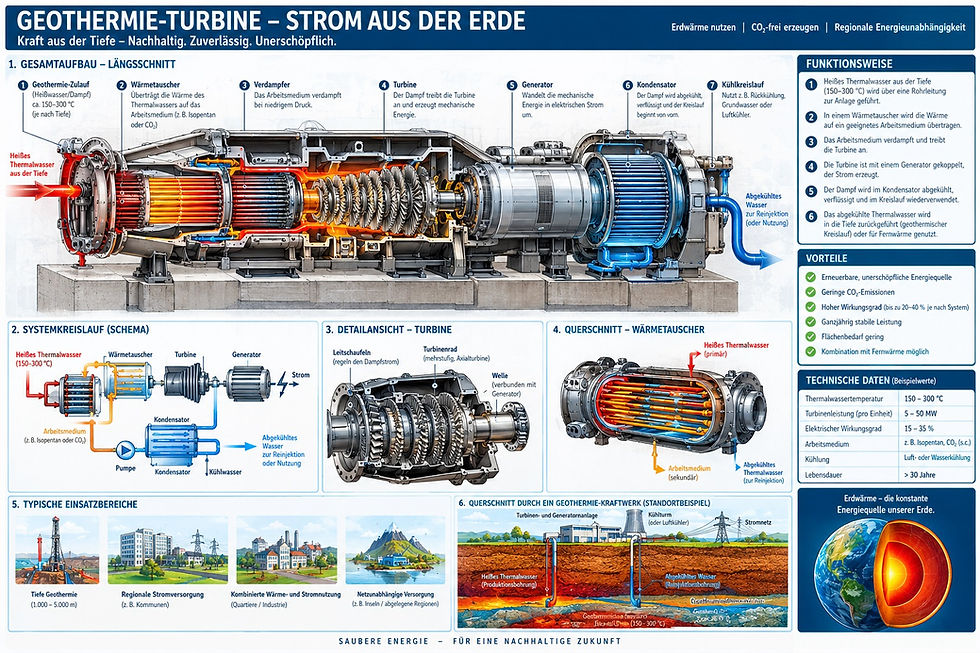

**Hier die exakte Erläuterung der Geothermie-Turbine zur Stromerzeugung** aus der Infografik:
### Gesamttitel
**„Geothermie-Turbine – Strom aus der Erde“**
Kraft aus der Tiefe – Nachhaltig. Zuverlässig. Unerschöpflich.
Ziele: Erdwärme nutzen | CO₂-frei erzeugen | Regionale Energieunabhängigkeit
---
### 1. Gesamtaufbau – Längsschnitt (Hauptabbildung)
Das System arbeitet nach dem **Binary-Cycle-Prinzip** (binärer Kreislauf). Das heiße Thermalwasser kommt **nicht** direkt in Kontakt mit der Turbine, sondern überträgt nur seine Wärme.
| Nr. | Bauteil | Funktion |
|-----|----------------------|----------|
| **1** | **Geothermie-Zulauf** | Heißes Thermalwasser (150–300 °C) wird aus der Tiefe zur Anlage geführt. |
| **2** | **Wärmetauscher** | Überträgt die Wärme des Thermalwassers auf ein separates Arbeitsmedium (z. B. Isopentan oder CO₂). |
| **3** | **Verdampfer** | Das Arbeitsmedium ver…
